纳米无心磨加工
开发的机床产品有：

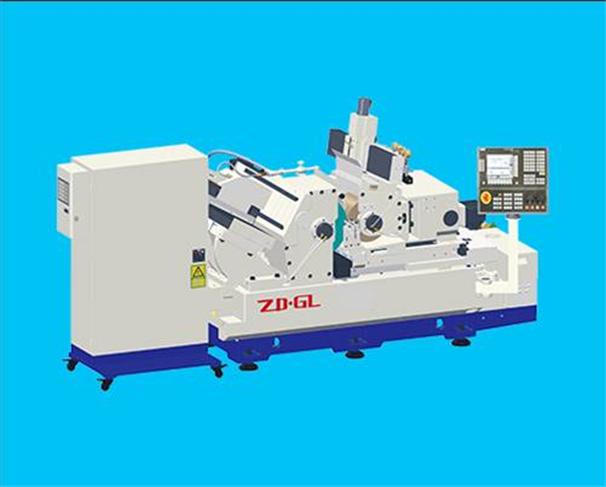

ZDGL510-305 六轴数控无心磨床

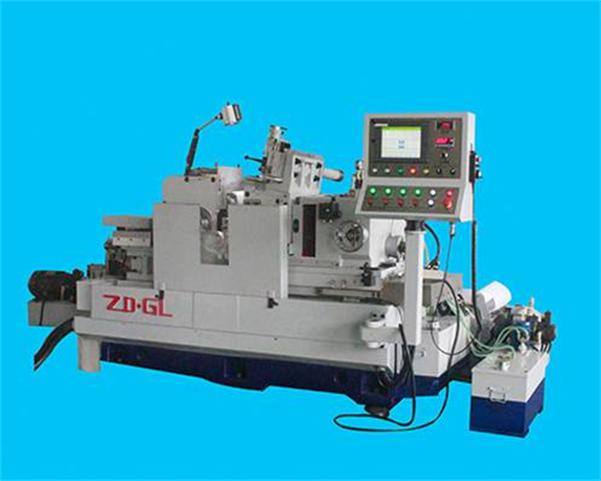

ZDGL 高精度数控无心磨床

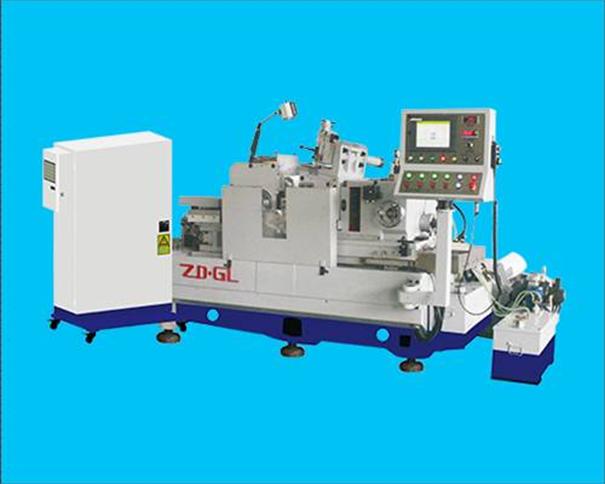

ZDGL 三轴高精度数控无心磨床

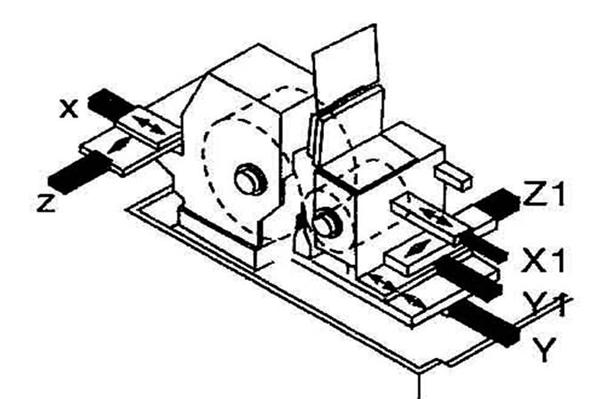

产品六轴的布置如图所示：
图中: X-砂轮数控修整进给轴
Z-砂轮数控修整往复运动轴
X1-导轮数控修整进给轴
Z1-导轮数控修整往复运动轴
Y1-上进刀轴
Y -下进刀轴
本产品采用数控六轴优势。砂轮修整座“X轴；Z轴”2轴，导轮修整座“X1轴；Z1轴”2轴，并使用闭环控制，具有自动插补功能。可以根据研磨工件的需要把砂轮修整出各种复杂轮廓。砂轮导轮可以曲线修整等好处，下进刀（Y轴）及上进刀（Y1轴）2轴：均采用德国海德汉光栅尺全闭环控制。在全自动控制模式下，可以根据砂轮及导轮自动修整进刀量的大小进行自动进给补偿。因此磨削加工适应范围广，显著提高了磨削产品的精度及效率。并具有自动补尝、在线检测，从而实现智能自动化功能。
主要技术性能指标
磨削工件直径： φ1～φ120mm
砂轮尺寸： φ510×305×φ254mm
导轮尺寸： φ350×305×φ127mm
砂轮转速： 1350 r/min
导轮转速： 1～300 r/min
砂轮主轴跳动： 0.001mm
导轮主轴跳动： 0.001mm
静压导轨进刀： 0.0001mm
导轮（X1轴）进给量： 数控进给，最小进给量0.0005mm
砂轮（X轴）最小进给量：数控进给，最小进给0.0005mm
工作台（Y1轴）进给量： 数控进给，最小进给量0.0005mm
导轮倾斜角度： +3゜～-5゜
导轮回转角度： +3゜～-2゜
外形尺寸： 3900×3800×1860
设备总重量 8.2 ton
产品的创新性
工作台（下进刀X轴）采用双V型静压导轨。
砂轮和导轮采用德国西门子公司数控自动修整系统实现智能自动化
2/高精度的机床由三点决定机床精度和稳定性，主轴跳动精度、微进刀，机床床身的材质结构稳定，就可实现高精度的床。由于我们采用双V型静压导轨，使工作台和导轨长期工作无磨损，响应速度快，无爬行，有效削弱了振动；进刀精度高十年无磨损，稳定性好。
砂轮与导轮修整方式：本机床砂轮与导轮都采用德国西门子数控系统修整，并采用闭环控制。
A.通磨时：当在磨削过程中工件出现有尺寸一直大、且具有自动补偿功能，光洁度能长期控制一样，显著提高了产品精度及产品的稳定性，减少人去控制精度。
B.切入磨时：完全替代传统仿形板整的方式，如两头大中间小或中间大两头小等不良问题时，数控自动检测到产品不良以后，通过自动修整砂轮曲线，以及自动修整导轮曲线来解决以上问题，可以磨多个台阶，一次可以修整和研磨成型，替代多台外圆磨磨的产量。有了数控就能实现自动检测，自动调节，自动补尝等智能自动化。减少了人工去检测，调节、管控等。
